DNS协议的axfr和ixfr解析

xxxx 收录于 DNS

2018-07-16 约 1085 字预计阅读 3 分钟

简介

axfr：DNS Zone Transfer Protocol (AXFR)，dns的全量更新协议，dns主从架构更新，从向主获取zone的全量数据，由主返回axfr消息，全量刷新该zone的slave信息

ixfr：Incremental Zone Transfer in DNS，dns的增量更新协议，和axfr对应，axfr是一次性将一个zone的全量数据返回至Slave，而ixfr仅将增量更新数据返回

扩展内容

提到axfr和ixfr，不得不提到dns的另外一个概念，SOA记录中的序列号，SOA记录本文不作赘述，该序列号用于标识zone的版本信息，常规情况下，zone每发生一次变化，序列号加1，通过序列号标识版本，获取增量更新信息

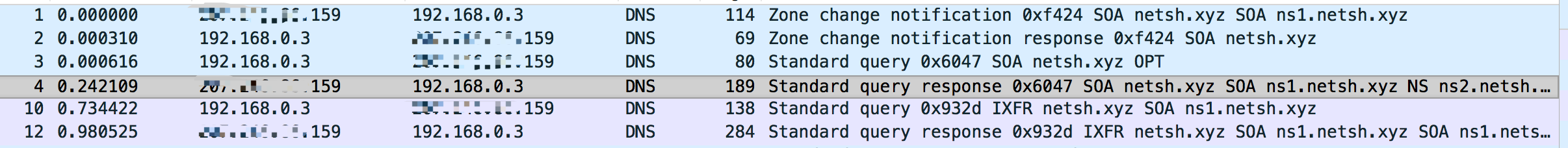

如上，忽略tcp信令报文，

1，2位notify更新通告响应，表示zone发生变化，master通告slave

3，4为SOA查询响应，slave发起，请求master最新的序列号

10，12为ixfr更新请求和响应，slave发情，请求更新zone信息，axfr同理

axfr

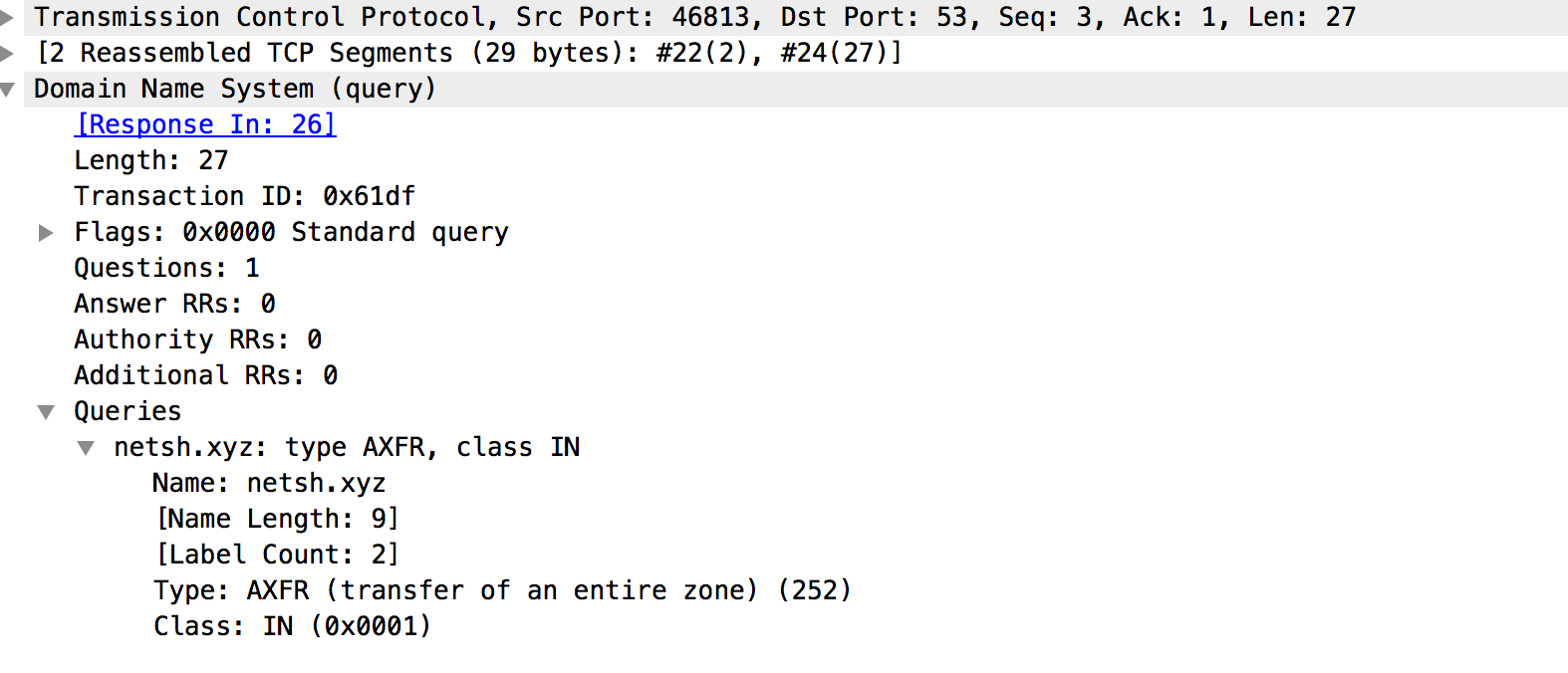

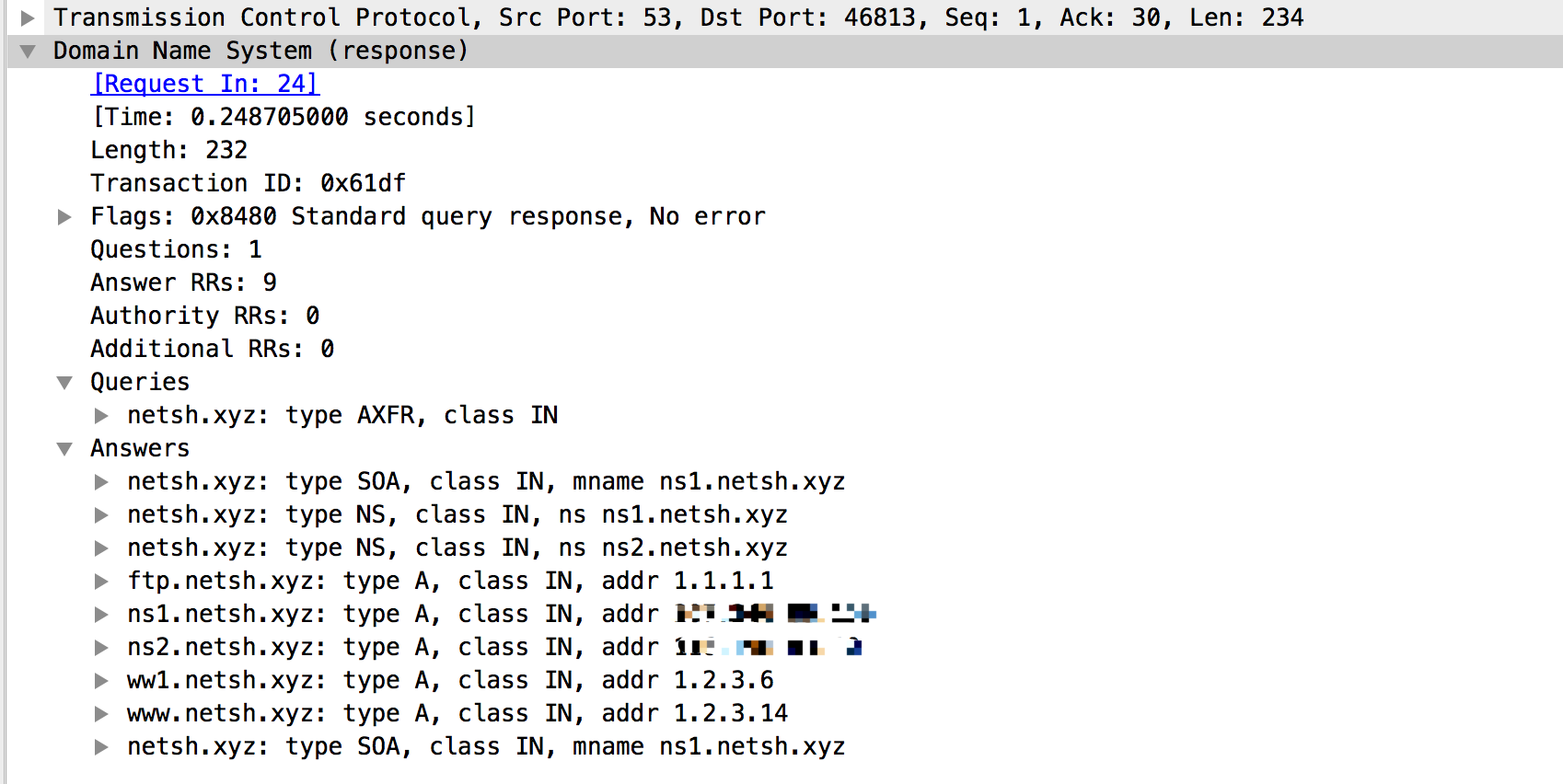

如上两张图，图一为axfr query，图二为axfr response，query很好理解，对于response，axfr结果放在answers section内，开头和结尾的SOA记录表示左括号和右括号，当中的内容表示这个zone的所有记录

ixfr

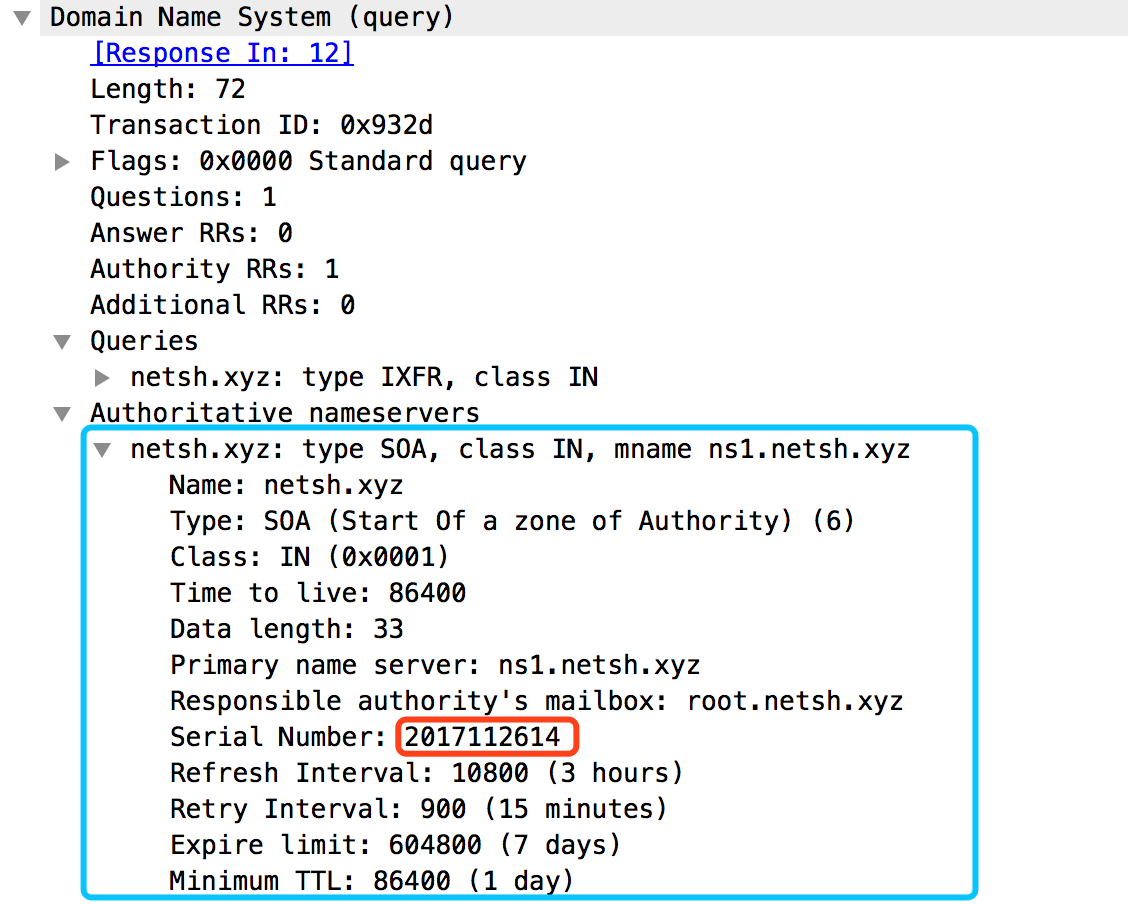

如上，为一个最基本的ixfr请求与响应，与axfr不同的是，ixfr除query type与axfr不同，还会额外在第三section也就是表示权威服务器（NS服务器）区域携带一条slave当前的SOA记录，由master根据slave的序列号（上图红框），判别增量更新信息，并返回给slave

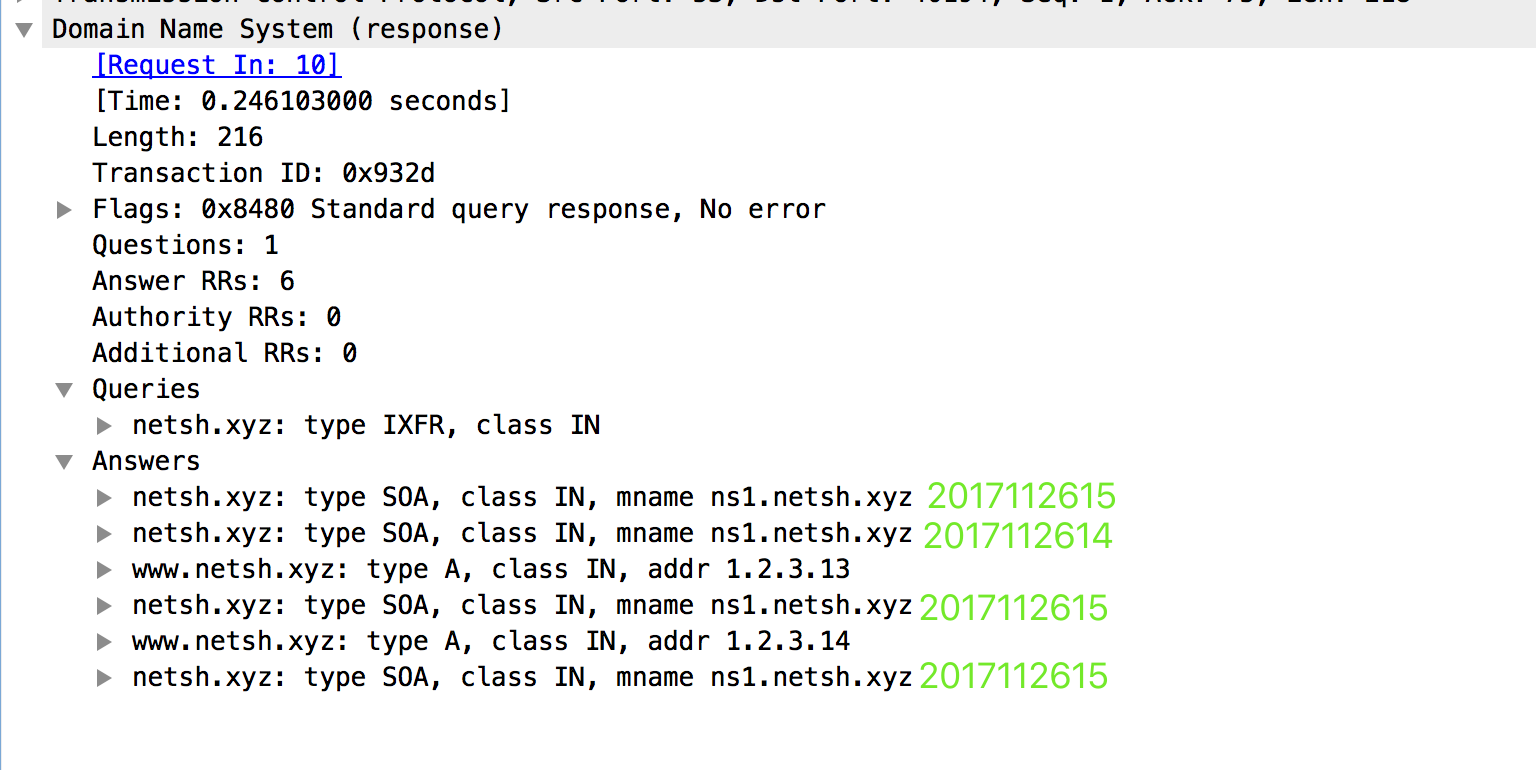

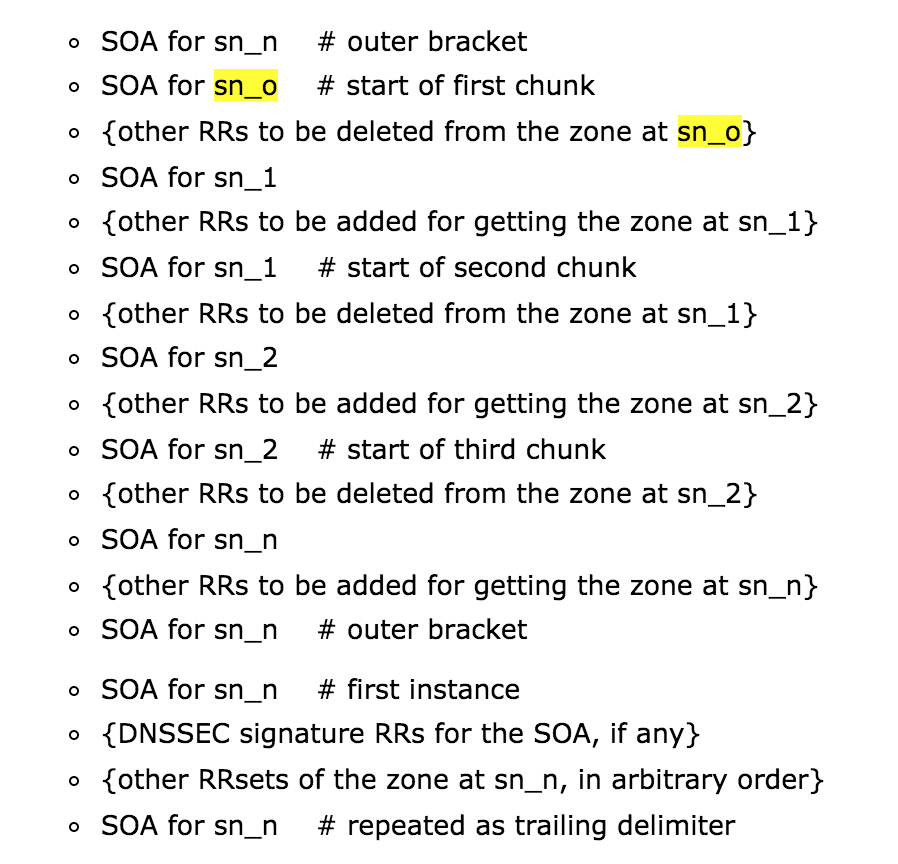

对于应答，上图包含4个SOA，同样在answer section内，开始和结尾的soa含义仍旧和axfr保持一致，代表括号，第二个SOA为老的序列号，后面跟的是需要删除掉的RRs，第三个SOA为较新的序列号，表示需要增加的RRs，下面截取rfc1995中的部分内容，多个版本更新可以顺次将更新串起来，也可以直接经过运算，得到最终增量结果。

上面说了ixfr正常情况的返回结果，那么还存在以下几种情况

1. ixfr获取增量失败，增量信息不完整或已丢失，直接返回全量结果，answer section同axfr （SOA、records&#8230;..、SOA)
2. ixfr请求序列号和最新序列号一致，answer区域仅返回一条SOA记录
3. ixfr请求序列号小于最新序列号，但无更新RR，直接返回两条SOA(SOA、SOA)
4. ixfr请求序列号大于master最新序列号，异常，返回axfr

文档

rfc1995 IXFR https://www.rfc-editor.org/rfc/rfc1995.txt
rfc1995bis IXFR https://tools.ietf.org/id/draft-ah-dnsext-rfc1995bis-ixfr-02.html
rfc5936 AXFR https://www.rfc-editor.org/rfc/rfc5936.txt
